تعمیر بک لایت تلویزیون سونی یکی از آموزش هایی است که توسط تکنسین های واحد تعمیرات تلویزیون سونی در اختیار کاربران قرار گرفته است. در این آموزش یاد می گیرید که انواع بک لایت ها در تلویزیون چگونه باید تعمیر شوند و این تعمیر چه قدر مهم است.
با توجه به ساختار قطعات و بالا بودن استهلاک تی وی های جدید، آموزش تعمیر و تعویض بک لایت تلویزیون سونی دامنه وسیعی از قطعات را در بر می گیرد. از جمله لامپ های فلورسنت، مدارات و قطعات تامین کننده و… . در آموزش تعمیر بک لایت تلویزیون نحوه بررسی همه این اجزا و قطعات به شما آموزش داده می شود.
تعویض بک لایت تلویزیون سونی در تهران
تعویض بک لایت تلویزیون سونی در تهران توسط سونی سنتر با پوشش کامل مناطق شمال، جنوب، شرق و غرب ارائه می شود.
ساکنان شمال تهران مانند زعفرانیه، نیاوران و الهیه، جنوب تهران مانند یافتآباد، خانیآباد و نازیآباد، شرق تهران مانند تهرانپارس، پیروزی و رسالت و غرب تهران مانند شهرک غرب، صادقیه و ستارخان میتوانند از تعمیر حرفهای و تعویض بکلایت با قطعات اورجینال بهرهمند شوند و از گارانتی کیفیت خدمات سونی سنتر اطمینان داشته باشند.
هزینه تعویض بک لایت تلویزیون سونی
هزینه تعویض بکلایت تلویزیون سونی به عوامل مختلفی بستگی دارد. از جمله این عوامل میتوان به مدل و سایز تلویزیون، نوع بکلایت مورد استفاده (مستقیم، لبهدار، Full Array یا Mini LED) و همچنین دستمزد تعمیرکار یا مرکز خدمات اشاره کرد.
علاوه بر این، در صورت نیاز به تعویض قطعات دیگر مانند پنل نمایشگر یا بردهای مربوطه، هزینهها افزایش می یابد. بنابراین، برای برآورد دقیق هزینه، مشاوره با نمایندگی سونی ضروری است.
تعمیر بک لایت مدلهای مختلف تلویزیون سونی
خدمات تعمیر بک لایت تلویزیون سونی برای تمامی مدلهای قدیمی و جدید این برند ارائه میشود. با توجه به تفاوت ساختار نور پسزمینه در هر سری، فرآیند عیبیابی و تعمیر متناسب با مدل دستگاه انجام میشود تا عملکرد و کیفیت تصویر به حالت استاندارد بازگردد.
تعمیر بک لایت تلویزیون Sony BRAVIA
تعمیر بک لایت تلویزیون Sony LED
تعمیر بک لایت تلویزیون Sony Full HD
تعمیر بک لایت تلویزیون Sony 4K UHD
تعمیر بک لایت تلویزیون Sony Google TV
تعمیر بک لایت تلویزیون Sony Android TV
تعمیر بک لایت تلویزیون Sony HDR
تعمیر بک لایت تلویزیون Sony سری X (X80، X85، X90، X95)
تعمیر بک لایت تلویزیون Sony سری W (W600، W800 و W950)
تعمیر بک لایت تلویزیون Sony سری A (OLED) در مدلهای OLED سیستم بکلایت وجود ندارد و منبع نور هر پیکسل بهصورت مستقل عمل میکند؛ بنابراین در این مدلها مشکلات روشنایی با روشهای متفاوتی بررسی و تعمیر میشود.

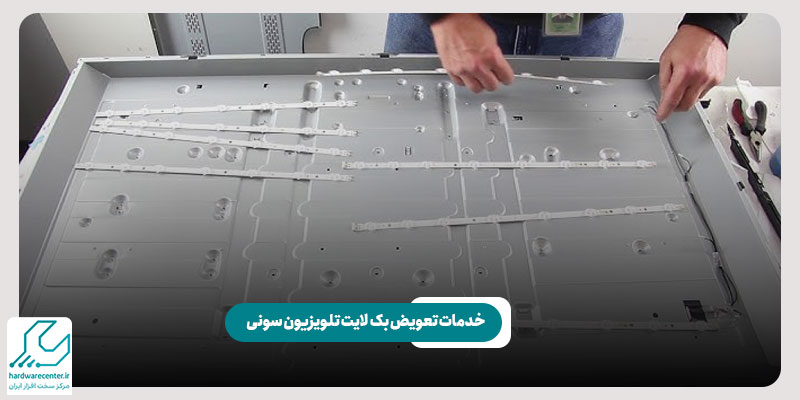

خدمات تعویض بک لایت تلویزیون سونی
خدمات تعویض بک لایت تلویزیون سونی توسط کارشناسان سونی سنتر در محل مورد نظر شما انجام می شود. قبل از اینکه اختصاصا موضوع آموزش تعمیر بک لایت تلویزیون را توضیح دهیم، باید درباره ماهیت ذاتی و اصلی این قطعه اطلاعات درست و کاملی داشته باشیم. بک لایت ها منبع تولیدکننده نور برای نمایش تصویر هستند.
یک بک لایت از صفحات مشعب، لامپ های SMD یا معمولی و نوارهای مسی یا آلمینیومی تشکیل شده است. نوارهای مسی یا آلمینیومی که زیر لامپ ها قرار دارند وظیفه خنک نگاه داشتن لامپ ها را دارند.
باتوجه به اینکه خرابی بک لایت در ال سی دی ها و ال ای دی ها شایع است، آشنایی با این قطعه و خرابی های آن لازم و ضروری است.
علت خرابی بک لایت تلویزیون
نامرغوب بودن لامپ های مورد استفاده
بالا بودن روشنایی تصویر
خرابی بر اثر گرمای محیط
فاصله افتادن بین لامپ ها و فلز خنک کننده
بالا بودن ولتاژ به هنگام نمایش لوگوی اولیه تلویزیون
استفاده طولانی مدت از تلویزیون.
فعال نمودن گزینه صرفه جویی انرژی
روش های تشخیص خرابی بک لایت تلویزیون سونی
در آموزش تعمیر بک لایت تلویزیون سونی برای اینکه بتوانید خرابی بک لایت را به خوبی تشخیص دهید، لازم است، با علائم این خرابی ها آشنا باشید. در ادامه این علائم را برای شما می آوریم:
صدای تلویزیون پخش می شود، ولی تصویر نمایش داده نمی شود.
پس از روشن کردن تلویزیون یک لحظه لوگو نشان داده می شود، اما صفحه تاریک می شود.
نور در بخشی از تصویر خاموش و روشن می شود.
پس از مدتی که تلویزیون روشن است، ناگهان صفحه تلویزیون تاریک شده و فقط صدا پخش می شود.
نحوه تعویض لامپ بک لایت تلویزیون
برای این کار، شما نیاز به باز کردن پنل نمایشگر تلویزیون و شناسایی و جایگزینی لامپهای خراب دارید. این کار باید با دقت و با استفاده از ابزارهای مناسب انجام شود.
متدهای بارگزاری بک لایت در تلویزیون های مختلف متفاوت است. برخی از این متد ها وضوح تصویر و کنتراست بهتری را به همراه دارند.
در این بین باید بدانید که تنها تفاوت تلویزیون های ال ای دی با ال سی دی تنها در منبع تامین کننده نور پس زمینه یا همان بک لایت است. ال سی دی ها از لامپ های CCFL استفاده می کنند که همان لامپ های فلورسنت سرد کاتدی است.
این لامپ ها ارزان تر از LED ها هستند، اما انرژی بیشتری مصرف می کنند و چون جیوه دارند، امکان نوردهی به تمام قسمت های صفحه نمایش وجود ندارد. امروزه دیگر از لامپ های فلورسنت در بک لایت تی وی ها استفاده نمی شود.
اکثر صفحه نمایش های امروزی از متد نوردهی در حاشیه استفاده می کنند. در این متد، نوردهی از دو سمت صفحه نمایش توسط نوار های ال ای دی انجام می شود.
در متد دیگری LED ها در پشت تلویزیون قرار می گیرند، اما این متد به دلیل اینکه صفحه نمایش را حجیم تر می کند و منجر به زخیم تر شدن تلویزیون می شود، کمتر مورد استفاده قرار می گیرد.
در تعدادی دیگر از تی وی ها نورپردازی در تمام پس زمینه انجام می شود. بک لایت تلویزیون سونی از هر کدام که باشد، باید پس از بررسی ایراد و اختلال موجود، درباره نحوه رفع آن اختلال تصمیم بگیرید.
آموزش تعویض نوار بک لایت تلویزیون سونی
ابتدا لازم است لامپ های خراب را جدا نموده و لامپ های جدیدی که خریده اید با آن ها جابه جا کنید. قبل از قرار دادن لامپ های جدید اطمینان حاصل کنید که ، مقدار جریان و ولتاژ لامپ های تعبیه شده به صورت یکسان باشد.
در صورتی که میزان ولتاژ و جریان های لامپ ها باهم فرق داشته باشد، نوار بک لایت به هیچ وجه کار نخواهد کرد و پس از مدتی خراب می شود. پس حتما قبل از جایگزینی لامپ ها آن ها را به دقت بررسی کنید.
فیلم آموزش تعویض بک لایت تلویزیون سونی
این ویدئو به طور کامل فرآیند تعمیر بک لایت تلویزیون سونی را به شما آموزش می دهد. تمامی مراحل از بررسی مشکلات نوری تا تعویض قطعات معیوب و تست نهایی دستگاه به صورت عملی و دقیق نمایش داده می شوند تا بتوانید با رعایت نکات ایمنی و فنی، تعمیر را به درستی انجام دهید.
تماشای این آموزش مناسب تعمیرکاران حرفهای و علاقه مندان به تعمیرات تلویزیون است و تمامی نکات کلیدی بهصورت جامع پوشش داده شده اند.
انواع بک لایت تلویزیون سونی
تلویزیونهای سونی با تکنولوژیهای پیشرفتهای که در تولید تصاویر به کار میبرند، انواع مختلفی از سیستمهای بکلایت را برای ارتقای کیفیت تصویر و تجربه تماشای بهتر ارائه میدهند.
بکلایت، که به نوعی نور پسزمینه صفحه نمایش تلویزیون را تأمین میکند، نقش حیاتی در روشنایی، کنتراست و وضوح تصاویر ایفا میکند.
سونی برای پاسخ به نیازهای مختلف کاربران و انواع مدلهای تلویزیون، از فناوریهای مختلفی برای بکلایت استفاده میکند که هرکدام ویژگیها و مزایای خاص خود را دارند. در ادامه به معرفی انواع سیستمهای بکلایت تلویزیون سونی می پردازیم.
بکلایت مستقیم (Direct Backlight):
در بکلایت مستقیم، لامپهای الایدی مستقیماً در پشت پنل نمایشگر قرار دارند و نور را به طور یکنواخت در تمام صفحه پخش میکنند.
این نوع بکلایت باعث افزایش روشنایی و وضوح تصاویر میشود و امکان کنترل نور در مناطق مختلف صفحه (Local Dimming) را فراهم میکند. بکلایت مستقیم معمولاً در تلویزیونهای باکیفیت و گرانقیمت مورد استفاده قرار میگیرد.

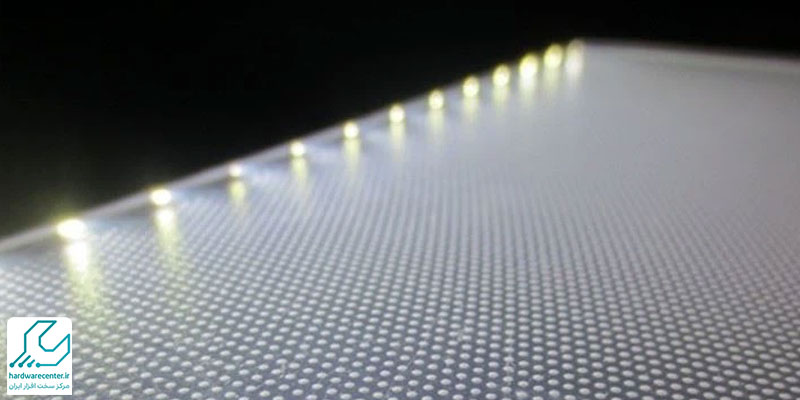

بکلایت اج یا لبهدار (Edge Lit):
بکلایت لبهدار که در آن لامپهای الایدی در حاشیه یا لبههای پنل نمایشگر قرار دارند و نور را به سمت صفحه هدایت میکنند. این مدل از بکلایت باعث میشود تلویزیونها باریکتر و سبکتر شوند و مصرف انرژی کمتری داشته باشند.
معایب بک لایت اج ، شامل نوردهی نامناسب در تمام صفحه و وجود نور هلالی در گوشههاست. بکلایت لبهدار به دلیل هزینه کمتر، در تلویزیونهای اقتصادی و متوسط استفاده میشود.
بکلایت (Full Array With Local Dimming):
بکلایت Full Array With Local Dimming یک پیشرفت از بکلایت مستقیم است که قابلیت کنترل نور در مناطق مختلف صفحه (Local Dimming) را به صورت پیشرفتهتری دارد. در این نوع، صفحه به چندین Zone یا منطقه تقسیم شده و هر منطقه به طور جداگانه روشن یا خاموش میشود.
چنین ویژگی ای باعث بالا رفتن کنتراست و وضوح تصاویر میشود. بکلایت Full Array With Local Dimming در تلویزیونهای پرچمدار و گرانقیمت استفاده میشود.
مینی الایدی (Mini LED):
مینی الایدی یک نسل جدید از بکلایت است که به تازگی وارد بازار شده است. این نوع بکلایت از LEDهای بسیار کوچک استفاده میکند که قابلیت کنترل نور در مناطق مختلف صفحه را به شکل بسیار پیشرفتهتری دارند.
صفحه در این نوع به هزاران زون تقسیم شده و هر زون به طور جداگانه روشن یا خاموش میشود. این ویژگی منجر به افزایش بیشتر کنتراست و وضوح تصاویر میشود. بکلایت مینی ال ای دی در تلویزیونهای جدید و هوشمند مورد استفاده قرار میگیرد.
بک لایت سری X80J و X90J تلویزیون سونی
در ساختار نوردهی پسزمینه (Backlight) سری X80J و X90J از تلویزیونهای سونی، از تکنولوژیهای نسبتاً پیشرفتهتری بهره گرفته شده که منجر به بهبود روشنایی و کنتراست تصویر میشود.
بهویژه در مدل X90J، سونی از بکلایت نوع Full Array Local Dimming استفاده کرده که با تنظیم نقطهای نور، عمق رنگ مشکی را افزایش داده و وضوح تصاویر در صحنههای تاریک را به طرز چشمگیری ارتقا میدهد.
این ویژگی باعث میشود تلویزیون عملکرد بهتری در محیطهای روشن و تاریک داشته باشد. مدل X80J نیز با وجود استفاده از بکلایت Direct LED، عملکردی قابل قبول ارائه میدهد، اما در مقایسه با X90J از نظر کنترل دقیق نوردهی ضعیفتر عمل میکند.
بک لایت سری W800G و X80G تلویزیون سونی
برخلاف سریهای جدیدتر، مدلهای W800G و X80G بیشتر بر سادگی و عملکرد پایدار متمرکز هستند و به همین دلیل، در بخش بکلایت از فناوری Edge LED بهره میبرند.
در بک لایت سری W800G نوردهی، لامپهای LED در لبههای پنل قرار دارند و نور از کنارهها به سطح صفحه تابیده میشود. این طراحی ضمن حفظ باریکی دستگاه، هزینه تولید را نیز کاهش میدهد، اما در برخی شرایط نوری خاص یکنواختی روشنایی تصویر تحت تأثیر قرار می گیرد.
با این حال، این مدلها برای استفادههای روزمره و محیطهایی با نور کنترلشده، عملکردی رضایتبخش ارائه میدهند.

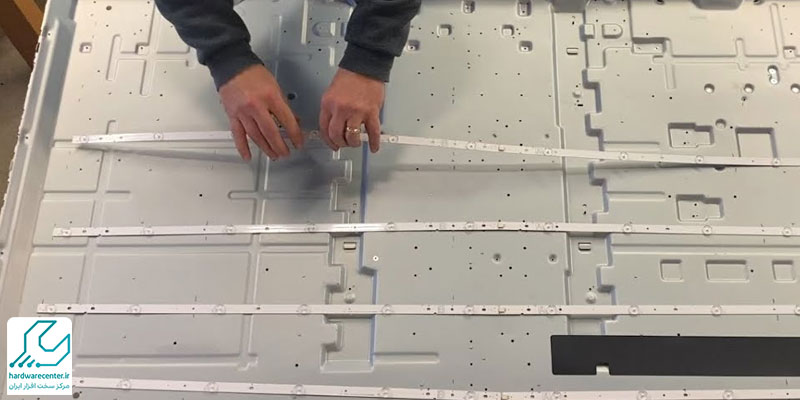

نکات مراقبت از بکلایت تلویزیون سونی
برای حفظ طول عمر و عملکرد صحیح بکلایت تلویزیون سونی، بهتر است از روشن ماندن طولانی مدت دستگاه خودداری کنید، از ضربه یا فشار مستقیم به صفحه جلوگیری نمایید و تلویزیون را در محیطی با تهویه مناسب و دور از رطوبت و حرارت شدید قرار دهید.
همچنین استفاده از تنظیمات روشنایی مناسب و تمیز کردن صفحه با دستمال نرم و خشک میتواند به پیشگیری از خرابی بکلایت کمک کند.

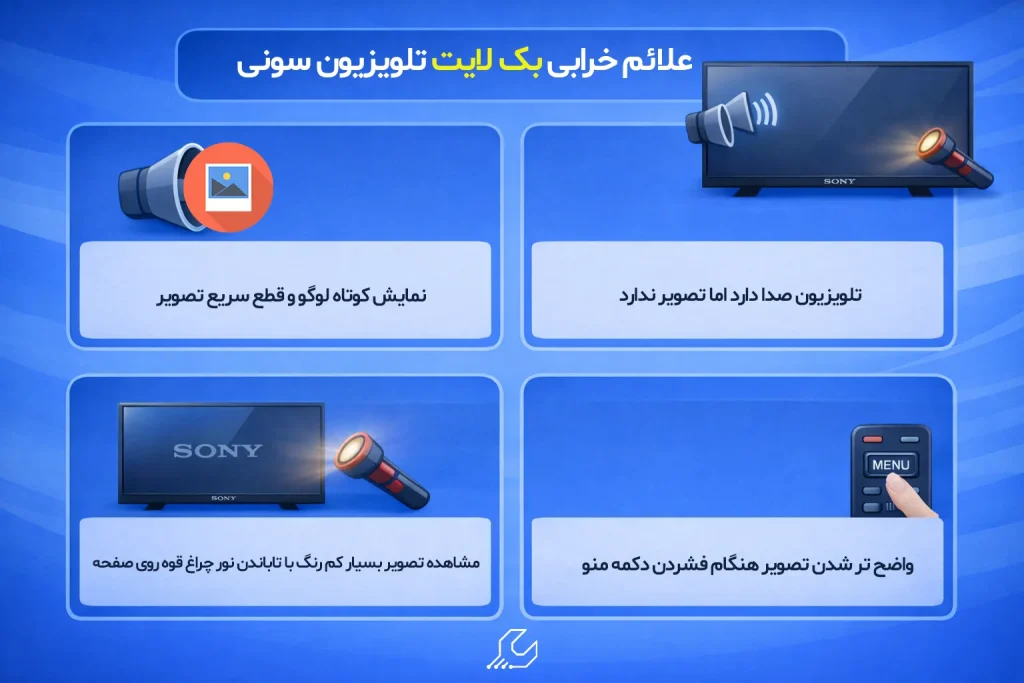

علائم خرابی بک لایت تلویزیون سونی
آشنایی با علائم خرابی بک لایت تلویزیون سونی کمک میکند این مشکل در زمان مناسب شناسایی و از افزایش هزینه تعمیر جلوگیری شود، زیرا این قطعه مستقیما با نور و تصویر در ارتباط است. معمولا مهم ترین نشانه خرابی زمانی است که تلویزیون صدا دارد اما تصویر ندارد و در صورت بی توجهی، آسیب دستگاه بیشتر می شود.
در بسیاری از موارد با تشخیص زودهنگام می توان از تعویض قطعات پرهزینه جلوگیری کرد. علائم رایج خرابی بک لایت تلویزیون سونی شامل این موارد است:
تلویزیون صدا دارد اما تصویر ندارد
نمایش کوتاه لوگو و قطع سریع تصویر
مشاهده تصویر بسیار کم رنگ با تاباندن نور چراغ قوه روی صفحه
واضح تر شدن تصویر هنگام فشردن دکمه منو
✔ دلیل قطع و وصل شدن تصویر تلویزیون سونی چیست؟
نحوه تعمیر بک لایت تلویزیون سونی
نحوه تعمیر بک لایت تلویزیون سونی زمانی اهمیت پیدا میکند که تلویزیون صدا دارد اما تصویر ندارد، زیرا این علامت اصلی خرابی بک لایت تلویزیون سونی است. در این شرایط با بررسی تخصصی، پنل با دقت بالا باز شده و پس از جدا کردن لایه ها و صفحات پولاریزه، لامپ های معیوب شناسایی و جایگزین میشوند تا نور پس زمینه و کیفیت تصویر به حالت طبیعی بازگردد.
از آنجا که باز کردن صفحه ماژور به دلیل ظرافت بالا و احتمال شکستگی بسیار حساس است، برخی مراکز اقدام به تعویض کامل پنل با هزینه زیاد میکنند، اما با مهارت تکنسین های متخصص معمولا تعمیر بک لایت بدون نیاز به تعویض پنل انجام میشود. در صورت نیاز به تعویض پنل تلویزیون ، استفاده از قطعات اورجینال و استاندارد باعث افزایش عمر دستگاه و بازگشت عملکرد تلویزیون به حالت اولیه خواهد شد.
تفاوت خرابی بک لایت و خرابی پنل تلویزیون سونی؛ چگونه مشکل دستگاه را تشخیص دهیم؟
خرابی بک لایت و خرابی پنل تلویزیون سونی از نظر علائم اولیه ممکن است شبیه به هم باشند، اما روش تشخیص، هزینه تعمیر و نوع خرابی آنها کاملاً متفاوت است.
بسیاری از کاربران زمانی که تلویزیون صدا دارد اما تصوJیر ندارد، تصور میکنند پنل دستگاه آسیب دیده است؛ در حالی که در بسیاری از موارد تنها سیستم بک لایت دچار خرابی شده و با هزینه کمتر قابل رفع است. جدول زیر به شما کمک میکند تفاوت این دو ایراد را بهتر تشخیص دهید.
مورد مقایسه | خرابی بک لایت تلویزیون سونی | خرابی پنل تلویزیون سونی |
صدا وجود دارد اما تصویر دیده نمیشود | ✅ بسیار رایج | ✅ ممکن است رخ دهد |
اگر با چراغقوه به صفحه بتابانید، تصویر دیده میشود | ✅ بله؛ یکی از مهمترین نشانههای خرابی بک لایت | ❌ خیر |
وجود خطوط عمودی یا افقی روی تصویر | ❌ معمولاً خیر | ✅ بسیار رایج |
شکستگی یا ترک روی صفحه نمایش | ❌ ندارد | ✅ نشاندهنده خرابی پنل |
ایجاد لکههای سیاه، رنگی یا نشت جوهر روی تصویر | ❌ خیر | ✅ بله |
کمنور شدن یا تاریک شدن تدریجی تصویر | ✅ بله | ❌ معمولاً خیر |
چشمک زدن یا خاموش و روشن شدن نور تصویر | ✅ رایج | ❌ کمتر مشاهده میشود |
تلویزیون روشن میشود اما پس از چند ثانیه تصویر قطع میشود | ✅ احتمال زیاد خرابی بک لایت یا درایور LED | ❌ کمتر اتفاق میافتد |
امکان تعمیر بدون تعویض پنل | ✅ در اغلب موارد امکانپذیر است | ⚠️ بسته به نوع آسیب؛ گاهی نیاز به تعویض کامل پنل وجود دارد |
هزینه تعمیر | 💰 معمولاً کمتر | 💰💰 معمولاً بیشتر |
مدت زمان تعمیر | معمولاً چند ساعت تا یک روز | بسته به نوع خرابی و تأمین قطعه، ممکن است چند روز زمان ببرد |
روش تشخیص قطعی | تست بک لایت، تست ولتاژ خروجی پاور و بررسی LEDها | بررسی پنل، تست T-Con و ارزیابی سلامت صفحه نمایش |
نکته تخصصی: اگر تلویزیون سونی شما صدا دارد اما تصویر کاملاً تاریک است و با تاباندن نور چراغقوه میتوانید تصویر را بهصورت کمرنگ مشاهده کنید، احتمال خرابی بک لایت بسیار بیشتر از خرابی پنل است.
با این حال، تشخیص نهایی باید پس از بررسی برد پاور، مدار درایور LED و خود پنل توسط تکنسین انجام شود تا از تعویض غیرضروری قطعات جلوگیری شود.
مراحل تخصصی تعمیر بک لایت تلویزیون سونی چگونه انجام میشود؟
تعمیر بک لایت تلویزیون سونی تنها به تعویض چند LED محدود نمی شود، بلکه مجموعه ای از مراحل تخصصی برای عیب یابی، تعمیر و بررسی نهایی دستگاه انجام می شود. اجرای صحیح این مراحل باعث می شود علت اصلی خرابی شناسایی شده و تلویزیون پس از تعمیر با روشنایی یکنواخت و عملکرد پایدار به مشتری تحویل داده شود.
در ابتدا مدل تلویزیون، علائم خرابی و وضعیت ظاهری دستگاه ثبت می شود تا فرآیند تعمیر با دقت بیشتری انجام گیرد.
تکنسین با بررسی علائمی مانند صدا داشتن و تصویر نداشتن، کمنور شدن صفحه یا خاموش شدن تصویر، علت احتمالی خرابی را مشخص می کند.
پیش از باز کردن پنل، برد پاور و مدار درایور بک لایت بررسی می شوند تا اطمینان حاصل شود مشکل از تأمین برق یا قطعات دیگر نیست.
پنل تلویزیون با استفاده از ابزارهای مخصوص و با رعایت نکات فنی باز می شود تا به صفحه نمایش و فلت ها آسیبی وارد نشود.
تمامی شاخه های LED از نظر سوختگی، نیم سوز شدن و افت نور بررسی می شوند تا میزان خرابی به طور دقیق مشخص شود.
در صورت نیاز، شاخه های معیوب با بک لایت های سازگار و با کیفیت جایگزین می شوند تا از خرابی مجدد در مدت کوتاه جلوگیری شود.
پس از پایان تعمیر، تمامی قطعات و لایههای پنل با دقت مونتاژ می شوند تا کیفیت تصویر و یکنواختی نور حفظ شود.
تلویزیون از نظر روشنایی، کیفیت تصویر، یکنواختی نور و عملکرد صحیح بک لایت مورد آزمایش قرار می گیرد تا از رفع کامل مشکل اطمینان حاصل شود.
در تعمیر بک لایت تلویزیون سونی چه تستهایی انجام میشود؟
برای اطمینان از رفع کامل مشکل، پیش از تعویض و پس از تعمیر بک لایت تلویزیون سونی مجموعهای از تستهای تخصصی روی دستگاه انجام میشود. این بررسیها به تکنسین کمک میکند علت اصلی خرابی را تشخیص داده و از عملکرد صحیح تلویزیون پس از تعمیر مطمئن شود.
جریان عبوری از شاخههای بک لایت اندازهگیری میشود تا LEDهای معیوب، نیمسوز یا دارای افت عملکرد شناسایی شوند.
ولتاژ خروجی برد پاور بررسی میشود تا مشخص شود برق موردنیاز بک لایت بهدرستی تأمین میشود و مشکل از منبع تغذیه نیست.
مدار درایور LED از نظر عملکرد، ولتاژ و جریان خروجی بررسی میشود تا از سلامت مدار راهانداز بک لایت اطمینان حاصل شود.
پس از تعمیر، میزان روشنایی و توزیع نور در تمام قسمتهای صفحه نمایش بررسی میشود تا از نبود هاله، سایه یا نقاط تاریک اطمینان حاصل گردد.
تلویزیون در حین کار از نظر افزایش دمای بک لایت و قطعات مرتبط کنترل میشود تا از عملکرد پایدار و جلوگیری از خرابی مجدد اطمینان حاصل شود.
